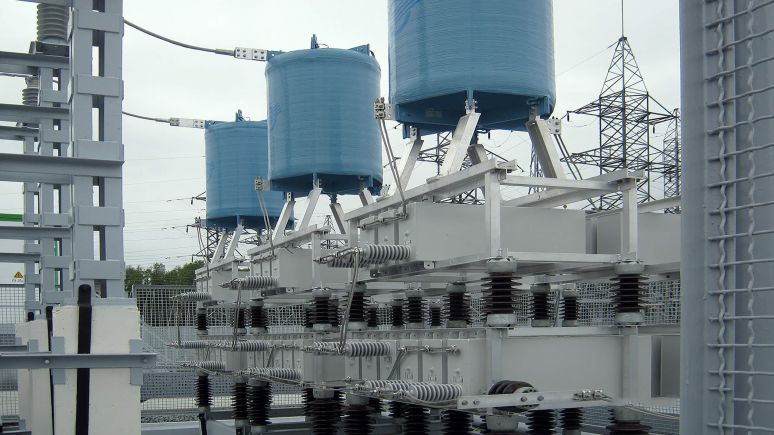

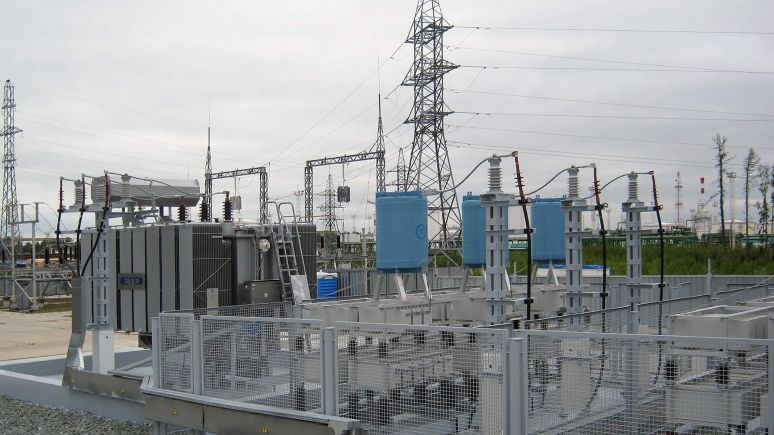

Комплекс ИРМ-35/25/25 на ПС «Западно-Салымская»
Комплекс ИРМ-35/25/25 на ПС «Западно-Салымская» – это автоматическая система стабилизации напряжения, с использованием батареи статических конденсаторов (БСК) напряжением 35 кВ, мощностью 25 Мвар и управляемого шунтирующего реактора (УШР), напряжением 35 кВ и мощностью 25 Мвар.
Западно-Салымское месторождение открыто в 1987 году. Извлекаемые запасы нефти категории С1+С2, утвержденные Государственной комиссией по запасам Российской Федерации, составляют 96 млн тонн.
Комплекс ИРМ предназначен для автоматической стабилизации установившегося значения напряжения, представляет собой трехфазное статическое устройство с плавным регулированием генерируемой, в случае необходимости, потребляемой реактивной мощности по заданной уставке напряжения в точке подключения.

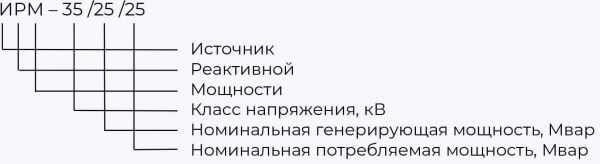

Обозначение

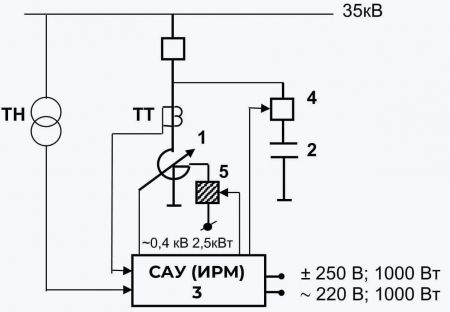

Принципиальная схема

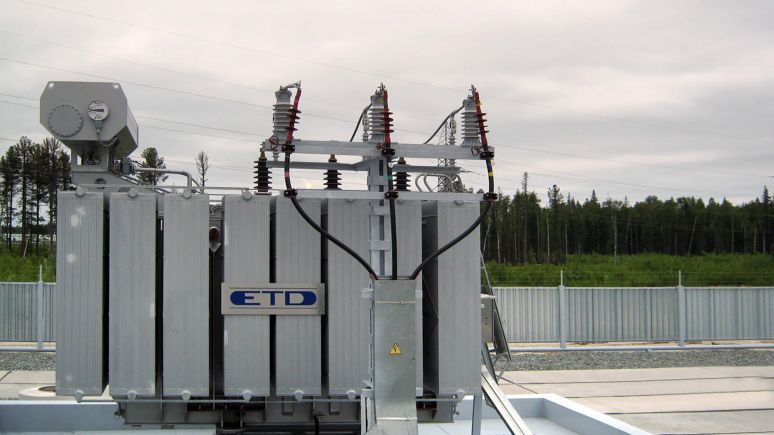

- УШР 25/35
- БСК 25/35
- САУ (ИРМ)
- Выключатель 35 кВ
- Выключатель 0,4 кВ
- УШР 25/35
