Пять комплесов ИРМ-110/50/25 для «Тюменьэнерго»

Пять комплесов ИРМ-110/50/25 для «Тюменьэнерго»
Пять комплесов ИРМ-110/50/25 для «Тюменьэнерго»
Пять комплесов ИРМ-110/50/25 для «Тюменьэнерго»
Пять комплесов ИРМ-110/50/25 для «Тюменьэнерго»

Основные технические характеристики АСТАН-ИРМ для нужд ОАО «Тюменьэнерго»:

  • напряжение номинальное, кВ: 121
  • напряжение наибольшее рабочее, кВ: 127
  • номинальная генерируемая мощность, МВА: 50
  • номинальная потребляемая мощность, МВА: 25
  • диапазон изменения мощности, МВА: 75
  • максимальная скорость изменения мощности, МВА/с: от 25 до 75
  • суммарные потреи а любом из установившихся режимах не более, кВт: 350
  • максимум действующего значения любой из высших гармоник в токе при номинальном синусоидальном напряжении, % от номинального тока не более: 5

Контролируемые параметры комплекса ИРМ:

  • точность поддержания напряжения, не хуже % от номинального напряжения сетевой обмотки: 0,5
  • точность поддержания тока сетевой обмотки, точность не хуже % от номинального тока сетевой обмотки: 2
  • статизм регулировочной характеристики (% от номинального значения): 1...5

Уставки по напряжению:

  • диапазон, кВ: 105...127
  • шаг изменения, кВ: 0,1

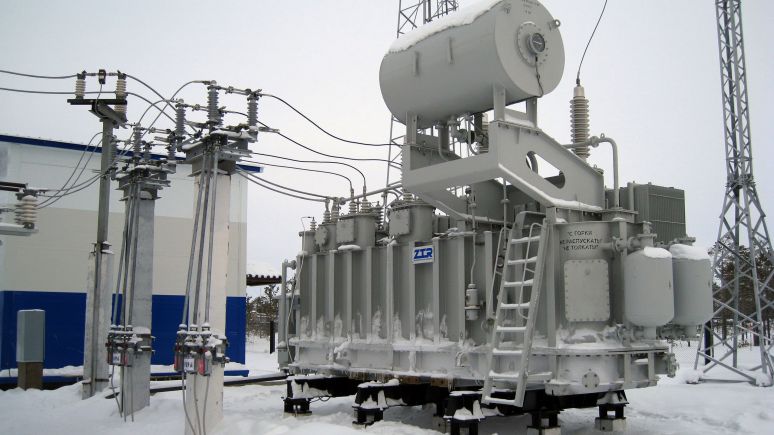

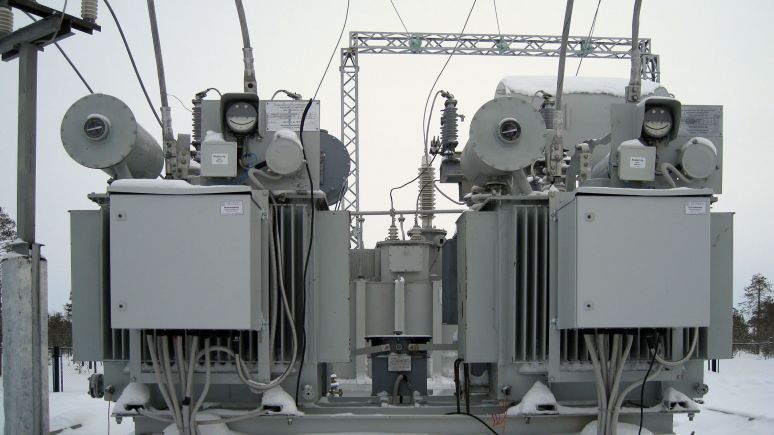

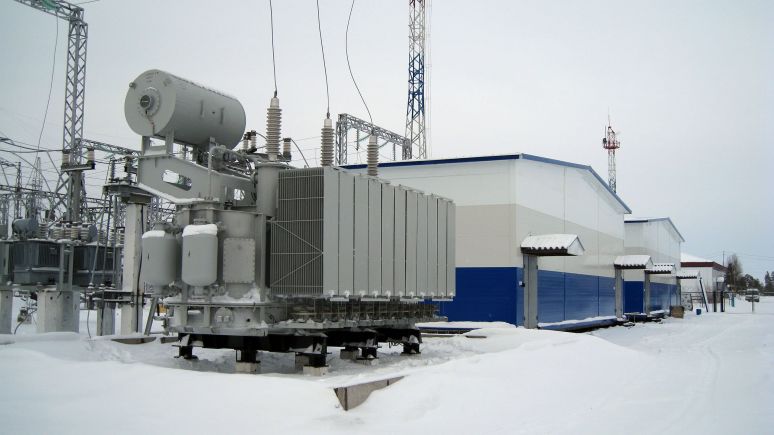

Главной задачей ОАО «Тюменьэнерго» является обеспечение надежного и бесперебойного электроснабжения потребителей. Для этого осуществляется комплекс мероприятий, включающий техническое обслуживание сетей, плановые ремонты оборудования, реконструкцию и строительство новых энергообъектов, разработаны целевые программы управления реактивной мощностью. В рамках этих программ осуществлён базовый проект «Реактивная мощность – потери – экономика – надежность электроснабжения», направленный на повышение надежности электроснабжения потребителей. В частности, благодаря разгрузке электрической сети от излишних необоснованных перетоков реактивной мощности повышается пропускная способность сети по активной мощности, разгружается силовое оборудование, высвобождаются трансформаторные мощности, появляется возможность для подключения новых потребителей. В связи с этим, было принято решение, оборудовать ПС «Таврическая», ПС «Новогодняя», ПП 110 кВ «Восточный», ПС «Бахиловская» и ПС «Вандтмтор» автоматическими системами стабилизации напряжения – источниками реактивной мощности(АСТАН-ИРМ) типа ИРМ-110/50/25, включающих в себя трехфазный управляемый шунтирующий реактор РТУ-25000/110, две батареи статических конденсаторов и систему автоматического управления. Установка этого оборудования дала возможность увеличить пропускную способность линий электропередачи и позволила уменьшить вероятность отключения потребителей при провалах напряжения.

Перечень работ, сопутствующих установке комплексов ИРМ, проведенных специалистами ООО «ЭСКО», без привлечения подрядных организаций:

  • По заданию ОАО «Тюменьэнерго» проведен анализ режимов электропотребления зимнего максимума 2006 г. и летнего минимума 2007 г. 286-ти подстанций, 11-ти электрических сетей, 6-ти потребителей, который показал, что для стабилизации напряжения и компенсации реактивной мощности необходима установка источников реактивной мощности ИРМ-110/50/25.
  • Разработаны критерии и определен общий объем средств компенсации реактивной мощности (генерация / потребление).
  • Разработаны технические требования на высоковольтные управляемые источники реактивной мощности ИРМ-110/50/25 и ИРМ-110/25/25 и технические спецификации.
  • Разработана концепция оснащения сети ОАО «Тюменьэнерго» устройствами компенсации реактивной мощности, обеспечивающая максимальный системный эффект.

В результате выполненных работ показано:

  • при загрузке сети 110 кВ в пределах 50÷70% от проектной, значительная часть подстанций имеет заниженные рабочие напряжения (вплоть до предельно допустимых), что обусловлено повышенным уровнем реактивной мощности (tgφ от 0,4 и выше) и «слабой» сетью (более 30 % подстанций 110 кВ имеют токи к.з. ≤ 5 кА);
  • дооснащение сети плавно управляемыми устройствами компенсации реактивной мощности, в первую очередь подстанций 110 кВ с токами к.з. ≤ 5 кА позволяет автоматизировать процесс стабилизации напряжения в узлах нагрузки по заданной уставке в нормальных ремонтных и послеаварийных режимах (технология FACTS);
  • реализация мероприятий по стабилизации напряжений и компенсации реактивной мощности сети (около 5 Гвар) позволит не менее чем в 1,3 раза (дополнительно 2,5 ГВт) повысить пропускную способность сети при одновременном снижении удельных потерь на 20÷30 %.
ОТЗЫВ ЗАКАЗЧИКА:
Читать отзыв

Отзыв заказчика

ОАО «Тюменьэнерго»

Установка ИРМ позволила увеличить напряжения в центрах питания подстанций от 1,3 % до 4 %, а также автоматизировать процесс стабилизации напряжения в узлах нагрузки в нормальных режимах и при аварийных возмущениях (технология FACTS), и разгрузить трансформаторы по реактивной мощности. Все мероприятия, проводимые в рамках этих проектов, направлены на повышение надежности электроснабжения потребителей. В частности, благодаря разгрузке электрической сети от перетоков реактивной мощности, повысилась пропускная способность сети при одновременном снижении потерь. Одним из главных экономических обоснований подключения высоковольтных управляемых ИРМ является возможность дополнительного присоединения потребителей, а также выполнения аварийных и плановых ремонтов без ограничения потребления мощности.
