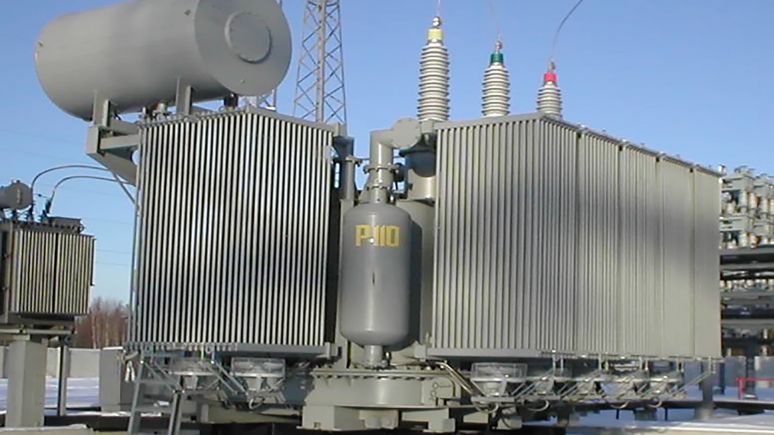

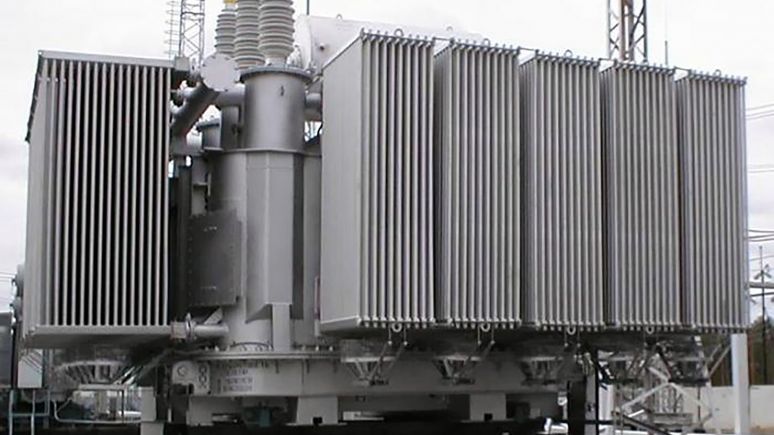

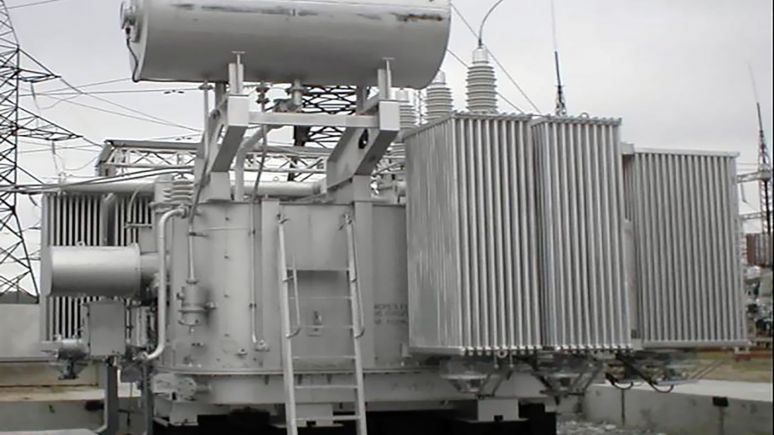

Три комплекса ИРМ-110/25/25 для ОАО «Томскнефть»
Основные технические характеристики ИРМ на ПС «Катыльгинская», ПС «Игольская» и ПС «Двуреченская»:
- Номинальное напряжение 121 кВ
- Номинальная мощность 25 МВАр
- Диапазон изменения мощности 0,25÷30 МВАр
Потери:
- холостого хода 25 кВт
- номинальные 200 кВт
- Мощность управления 160 КВА
- Высшие гармоники в токе < 4%
- Полная масса 69 т
Основное назначение - стабилизация напряжения в точке подключения и оптимизация перетоков реактивной мощности в прилегающей сети.
Отзыв заказчика
1. К исходу 2003 года на нефтяных месторождениях Южного Васюгана ОАО «Томскнефть» возникла кризисная ситуация. Пропускная способность электропередачи 110 кВ «Парабель-Лугинецкая-Игольская-Крапивинская» была исчерпана, а уровни напряжения на ПС-110 «Крапивинская» не превышали 85 % номинального.
2. И только в августе-октябре 2004 года после ввода на ПС-110 «Игольская» батареи статических конденсаторов (БСК) 23МВАР, управляемого шунтирующего реактора (УШР) 25МВАР и ПС-110 «Двуреченская» с БСК-23 и УШР-25 ситуация изменилась коренным образом в лучшую сторону. Пропускная способность выросла на 30-50% , уровни напряжения достигли 105-110% номинального и могут регулироваться в широком диапазоне в зависимости от режимов.
3. Даже непродолжительный период эксплуатации реакторов РТУ- 25000/110-У1 позволяет отметить, что реакторы совместно с батареями статических конденсаторов:
1.Обеспечивают оптимальные потоки реактивной мощности позволяющие довести передаваемую мощность до предельно допустимой по сечению проводов. По состоянию нагрузок на март 2005г обеспечивается 100% взаимное резервирование эл.нагрузок электропередачи «Парабель - Двуреченская - Чапаевка». Необходимость перевода региона на напряжение 220кВ потеряло свою актуальность.
2.Снижают потери активной мощности в проводах ВЛ-110кВ. При нагрузке 72 МВт потери составляют 7,5 МВт против 11,9 МВт, в том числе в сетях ООО «ЭнергонефтьТомск» 1.8 МВт против 2.9 МВт.
3. Обеспечивают плавную автоматическую стабилизацию заданных уровней напряжения в установившихся режимах, при сокращении числа коммутаций БСК и РПН в десятки раз.
